产品描述:

一,DZL25漏电断路器用途及范围DZL25系列漏电断路器(以下简称漏电断路器),适用于交流50Hz,额定电压380V,额定电流至250A的配电网络中,用来对人进行间接接触保护,也可用来防止因设备绝缘损坏,产生接地故障电流而引起的火灾危险,并可用来分配电能和保护线路及电源设备的过载及短路,还可作为线路的不频繁转换和电动机的不频繁的启动之用。漏电断路器按BG14048.2设计、制造与检验。二,DZL25漏电断路器工作和适用范围● ···

  • 一,DZL25漏电断路器用途及范围

    DZL25系列漏电断路器(以下简称漏电断路器),适用于交流50Hz,额定电压380V,额定电流至250A的配电网络中,用来对人进行间接接触保护,也可用来防止因设备绝缘损坏,产生接地故障电流而引起的火灾危险,并可用来分配电能和保护线路及电源设备的过载及短路,还可作为线路的不频繁转换和电动机的不频繁的启动之用。

    漏电断路器按BG14048.2设计、制造与检验。

    二,DZL25漏电断路器工作和适用范围

    ● 海拔高度: 不超过2000,米;
    ● 周围空气温度: 不超过+40℃,不低于-5℃,且24小时内平均值不超过+35℃;
    ● 安装地点: 的相对湿度在**温度为+40℃时不超过50%,在较低温度下允许有较高的相对湿度例如20℃时达90℃,并考虑到因温度变化发生在产品表面上的凝露;
    ● 在无爆炸危险的介质中,且介质足以腐蚀金属和破坏绝缘的气体与尘(包插导电尘埃);
    ● 安装条件:安装在无冲击振动及无雨雪侵袭的地方;上接线端子接电电源侧,下接线端子接负载侧;与垂直面的倾斜度不超过5°;
    ● 污染等级:3;
    ● 安装类别:Ⅲ;
    ● 电磁环境:适用于环境;
    ● 漏电断路器安装场所附近的外磁场在任何方向不超过地磁场的5倍。



    三,DZL25型号与含义

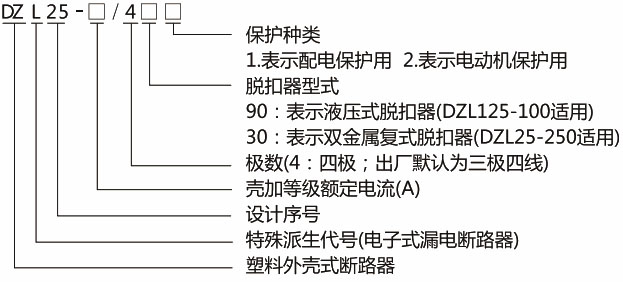

    ● DZL25型号含义解读如下

    DZL25系列漏电断路器-乐清茂进电器有限公司



    四,DZL25电断路器结构与工作原理

    ● 结构
    本系列漏电断路器系电流动作型电子式漏电断路器,主要部件有:主开关(带过载和短路保护的断路器)、零序电流互感器,电子控制部分、漏电脱扣器、试验装置组成。全部零件安装在一个塑料外壳中。

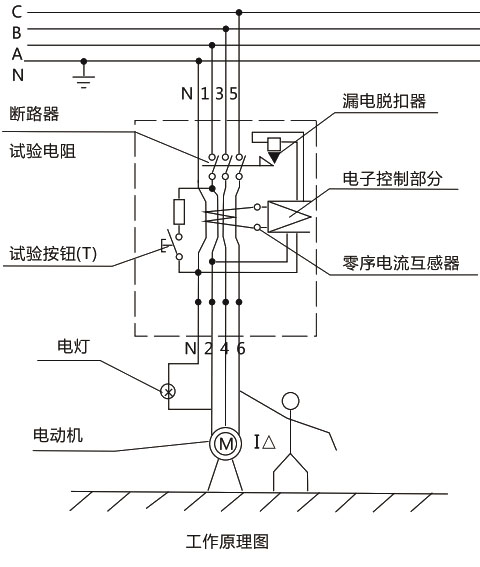

    ● 工作原理
    当被保护电路中出现过载或短路时,液压式脱扣器或双金属复式脱扣器完成延时或瞬时脱扣动作而使漏电断路器分闸,从而切断电源起到过载或短路保护作用。
    当被保护电路中有漏电或者人身触电时,只要剩余电流(漏电流)达到额定剩余动作值,零序电流互感器的二次绕组的输出信号使可控硅触发导通,并通过漏电脱扣器使漏电断路器动作,从而切断电源,起到漏电和触电保护作用。

    DZL25系列漏电断路器-乐清茂进电器有限公司



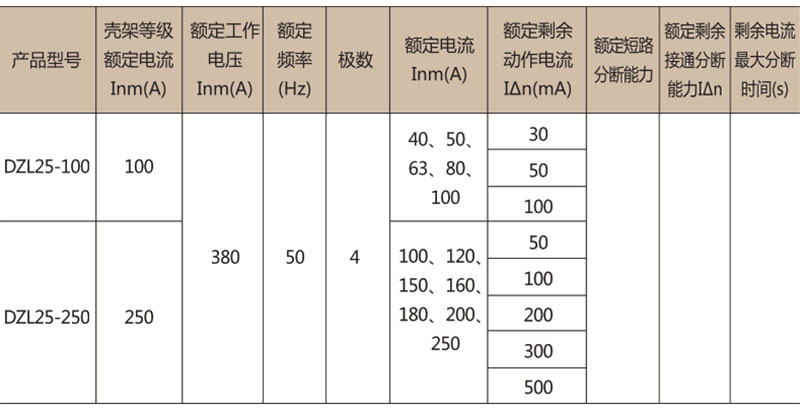

    五,DZL25系列技术参数

    DZL25系列漏电断路器-乐清茂进电器有限公司

    注:额定剩余不动作电流IAn0=0.51I∆n
