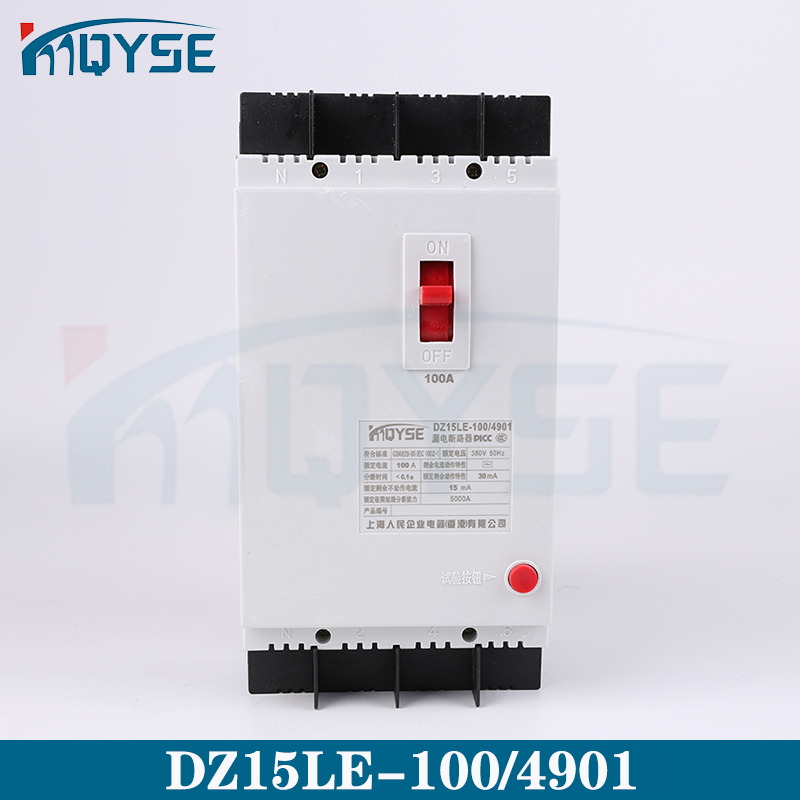

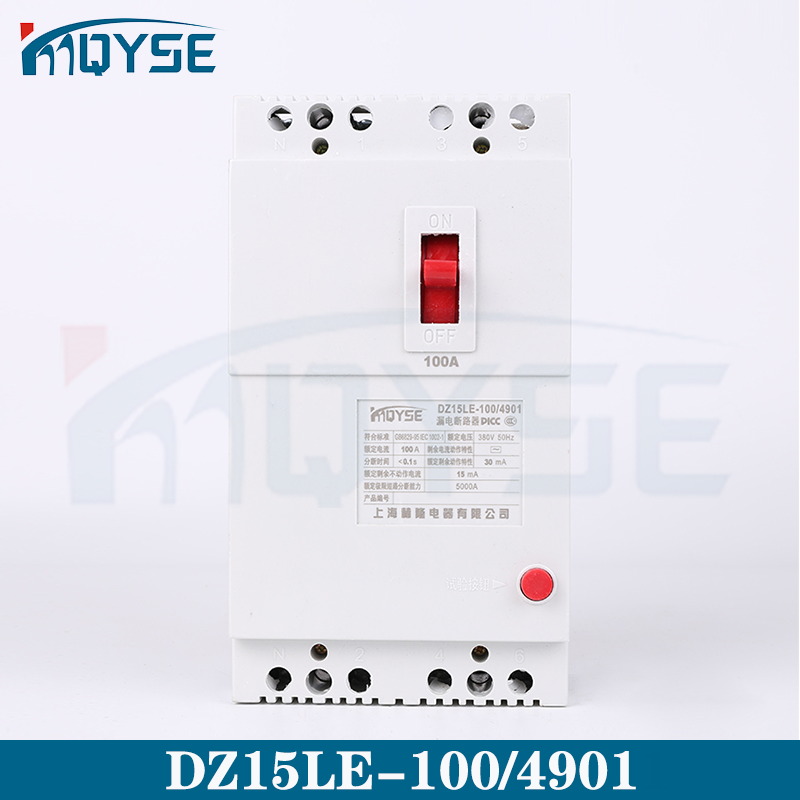

DZ15LE 100/4901

  • DZ15LE  100/4901
  • DZ15LE  100/4901
  • DZ15LE  100/4901
  • DZ15LE  100/4901
  • DZ15LE  100/4901
  • DZ15LE  100/4901
  • DZ15LE  100/4901
  • DZ15LE  100/4901

产品描述:

一,DZ15LE电断路器用途及适用范围DZ15LE系列漏电断路器(以下简称漏电断路器)主要适用于交流50Hz,额定工作电压为220V或380V,额定电流至100A的配电网络中用来对人进行间接接触保护,也可用来防止因设备绝缘损坏,产生接地故障电流而引起的火灾危险,并可用来分配电能和保护线路及电源设备的过载和短路,还可作为线路的不频繁转换和电动机的不频繁之用。漏电断路器按GB140148.2及相关标准设计、制造和检验。二,DZ15LE断路器正常工···

  • 一,DZ15LE电断路器用途及适用范围

    DZ15LE系列漏电断路器(以下简称漏电断路器)主要适用于交流50Hz,额定工作电压为220V或380V,额定电流至100A的配电网络中用来对人进行间接接触保护,也可用来防止因设备绝缘损坏,产生接地故障电流而引起的火灾危险,并可用来分配电能和保护线路及电源设备的过载和短路,还可作为线路的不频繁转换和电动机的不频繁之用。
    漏电断路器按GB140148.2及相关标准设计、制造和检验。

    二,DZ15LE断路器正常工作和安装条件

    ● 周围空气温度:
    a)周围空气温度不超过+40℃,目其24h内的平均温度值不超过+35℃。
    b)周围空气温度的下限为-5℃;
    ● 海拔:安装地点的海拔不超过2000m。
    ● 大气条件:**温度为+40℃时,空气的相对湿度不超过50%,在较低温度下可以允许有较高的相对湿度,例如+20℃时达90%。对由于温度变化偶尔产生在产品上的凝露应采取特殊的措施。
    ● 污染等级:3极
    ● 安装类别:Ⅲ极
    ● 安装条件:
    断路器应安装在无冲击振动及无雨雪侵袭的地方:上接线端子接电源侧,下接线端子接负载侧;与垂直面的倾斜度不超过5°
    ● 电磁环境:适用于环境B
    ● 漏电断路器安装场所附件的外部磁场在任何方向不超过5倍的地球磁场

    三,DZ15LE断路器型号分类

    DZ15LE断路器型号及其含义

    DZ15LE系列漏电断路器-乐清茂进电器有限公司

    乐清茂进电器有限公司常规型号有:DZ15LE-40, DZ15LE-100



    四,结构与工作原理

    ● 结构

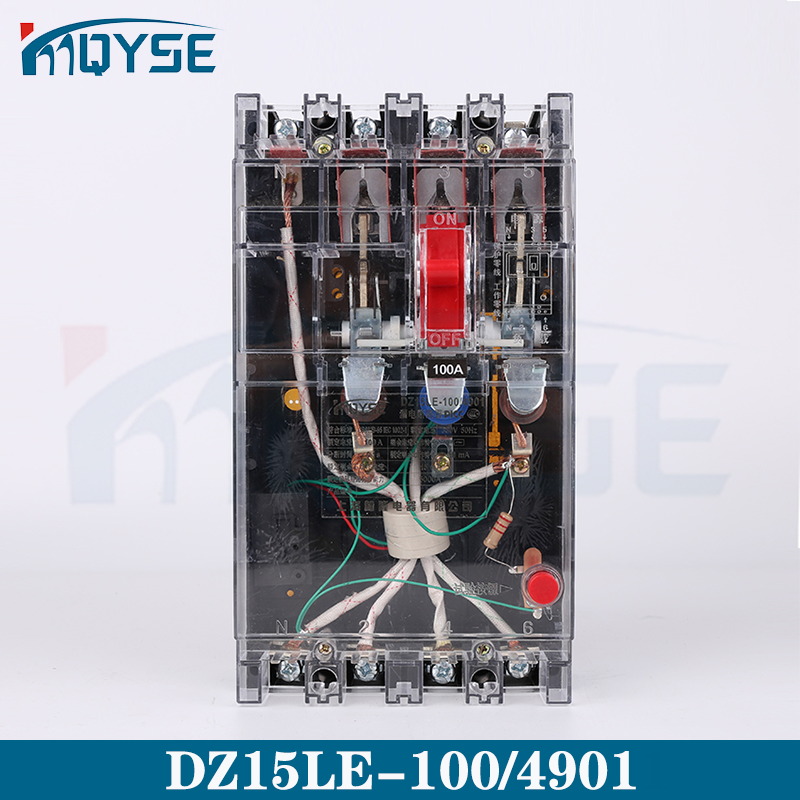

    本系列漏电断路器是电流动作电子式漏电断路器,主要部件有:主开关(带过载和短路保护的断路器)、零序电流互感器、电子控制部分、漏电脱扣器、试验装置组成。全部零件安装在一个塑料外壳中。
