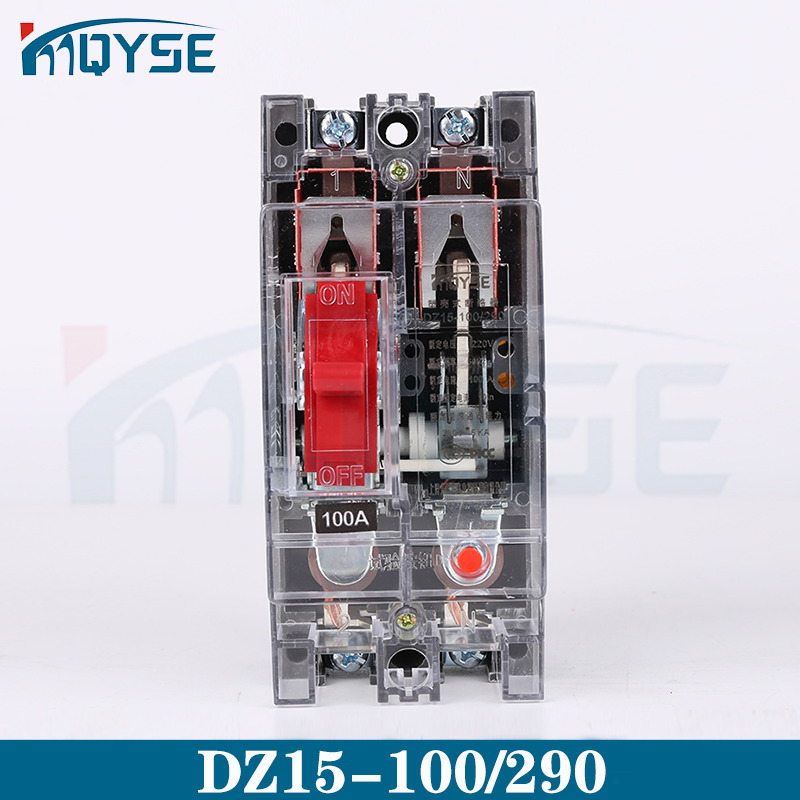

DZ15-100/290

  • DZ15-100/290
  • DZ15-100/290

产品描述:

一,DZ15L断路器用途及适用范围DZ15系列塑料外壳式断路器(以下简称断路器),适用于交流50Hz,额定电压为380V,额定电流至100A的电路中,作为配电、电动机的过载及短路保护用,亦作为线路不频繁转换及电动机不频繁启动之用。本系列派生的透明外壳式断路器盖子采用新型、耐高温、高强度聚碳酸酯材料制作而成,可直观判断触头的通断状态,广泛用于建筑工地临时用电场所。符合标准: GB/T 14048.2、IEC 60947-2。二,DZ15L断路器正常工作和···

  • 一,DZ15L断路器用途及适用范围

    DZ15系列塑料外壳式断路器(以下简称断路器),适用于交流50Hz,额定电压为380V,额定电流至100A的电路中,作为配电、电动机的过载及短路保护用,亦作为线路不频繁转换及电动机不频繁启动之用。

    本系列派生的透明外壳式断路器盖子采用新型、耐高温、高强度聚碳酸酯材料制作而成,可直观判断触头的通断状态,广泛用于建筑工地临时用电场所。

    符合标准: GB/T 14048.2、IEC 60947-2。

    二,DZ15L断路器正常工作和安装条件

    ● 周围空气温度:
    a)周围空气温度不超过+40℃,目其24h内的平均温度值不超过+35℃。
    b)周围空气温度的下限为-5℃;
    ● 海拔:安装地点的海拔不超过2000m。
    ● 大气条件:**温度为+40℃时,空气的相对湿度不超过50%,在较低温度下可以允许有较高的相对湿度,例如+20℃时达90%。对由于温度变化偶尔产生在产品上的凝露应采取特殊的措施。
    ● 污染等级:3极
    ● 安装类别:Ⅲ极
    ● 安装条件:
    断路器应安装在无冲击振动及无雨雪侵袭的地方:上接线端子接电源侧,下接线端子接负载侧;与垂直面的倾斜度不超过5°
    ● 电磁环境:适用于环境B
    ● 漏电断路器安装场所附件的外部磁场在任何方向不超过5倍的地球磁场

    三,DZ15L断路器型号分类

    DZ15L断路器型号及其含义





    四,主要参数及技术性能

    断路器的技术参数见表1


    说明书下载

    DZ15-100/290 (0.75 MB)
