一，用途与使用范围RM1系列塑料外壳式断路器（以下简称断路器），是本公司采用国际先进技术设计开发的新型断路器。该断路器具有体积小、飞狐短、抗震动的特点，是陆地及船舶使用的理想产品。断路器额定绝缘电压690V（RM1-63为500V），适用于交流50Hz/60Hz，额定工作电压至660V。额定电流至1250A的配电网络中，用来分配电能和保护线路及电源设备免受过载、短路和欠电压等故障的损坏。亦能做线路不频繁转换和电动不频繁启动及过载、短···
RM1系列塑料外壳式断路器（以下简称断路器），是本公司采用国际先进技术设计开发的新型断路器。该断路器具有体积小、飞狐短、抗震动的特点，是陆地及船舶使用的理想产品。断路器额定绝缘电压690V（RM1-63为500V），适用于交流50Hz/60Hz，额定工作电压至660V。额定电流至1250A的配电网络中，用来分配电能和保护线路及电源设备免受过载、短路和欠电压等故障的损坏。亦能做线路不频繁转换和电动不频繁启动及过载、短路、欠电压保护。
断路器可垂直安装（既竖装），亦可水平安装（既横装）。
断路器适用于隔离，符号表示为“”
断路器符号标准：GB/T14048-2《低压开关设备和控制设备第2部分：断路器》
●安装地点的海拔高度不超过2000m；
●周围空气温度不超过+40℃，且其24h的平均温度值不超过+35℃；周围空气温度下限为-5℃。
注：如果使用环境空气温度高于+40℃或低于-5℃，应于制造厂协商。
●**温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的湿度，例如20℃时达90%。对由于温度变化而产生在产品上的凝露应采取特殊的措施。
●污染等级为3级。
●断路器主电路的安装里类别为III，不接至主电路的辅助电路和控制电路安装类别为II。
●安装最大倾斜度为22.5°。
●在受到船舶正常震动时能可靠工作。

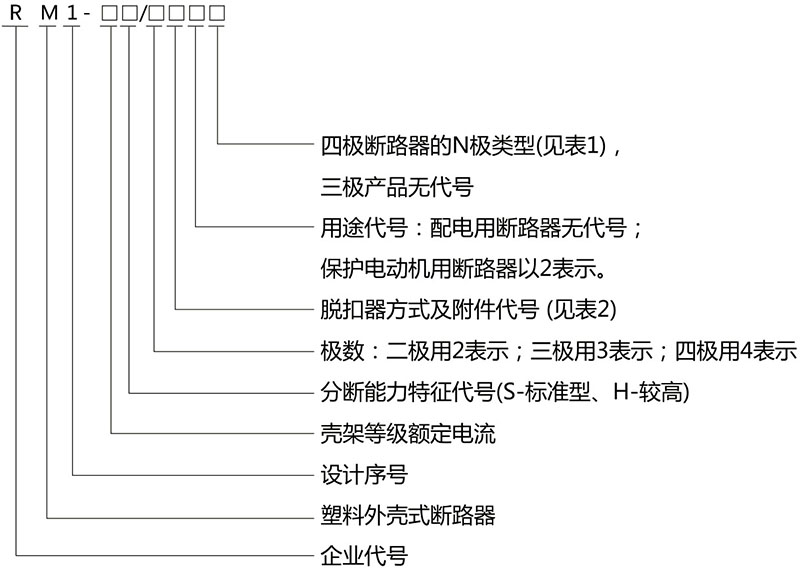

RM1系列塑壳断路器的型号解读
表1四极产品中性极（N）的型式
表2脱扣器方式及附件代号
本系列断路器额定冲击耐受电压Uimp为8KV（其中RM1-63为6kV）。

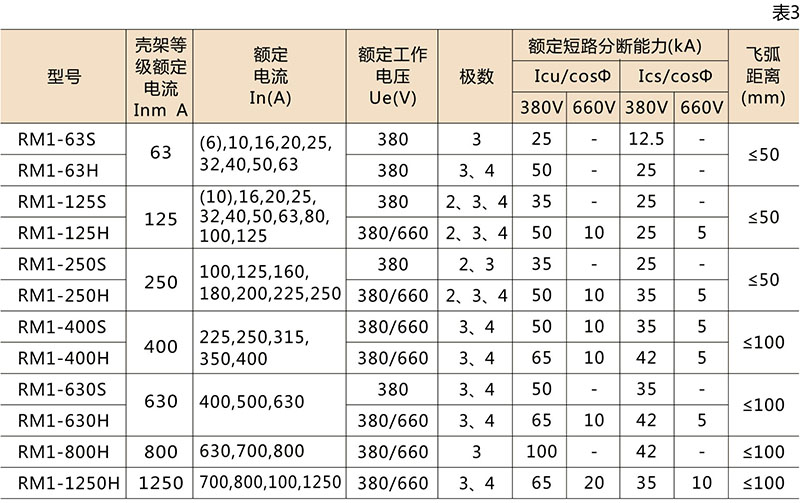

主要技术数据见表3

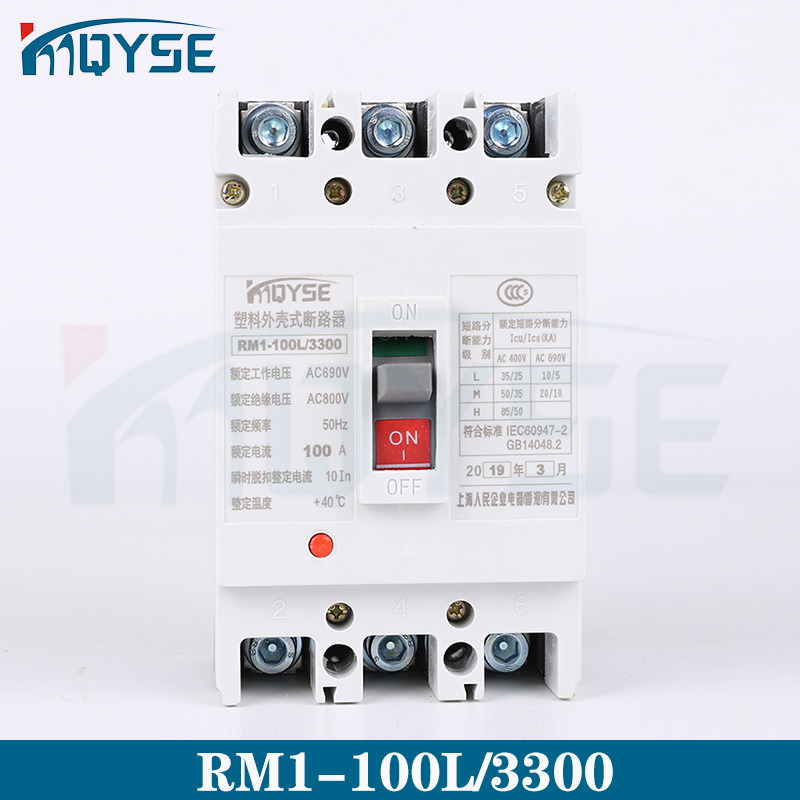

RM1塑料外壳式断路器.
乐清茂进电器有限公司常规型号有：RM1-63S,RM1-125S,RM1-250S,RM1-400S,RM1-630S
过电流脱扣器由具有反时限特性的热动型长延时脱扣器及瞬时动作的电磁脱扣器组成，其动作特性，见表4
